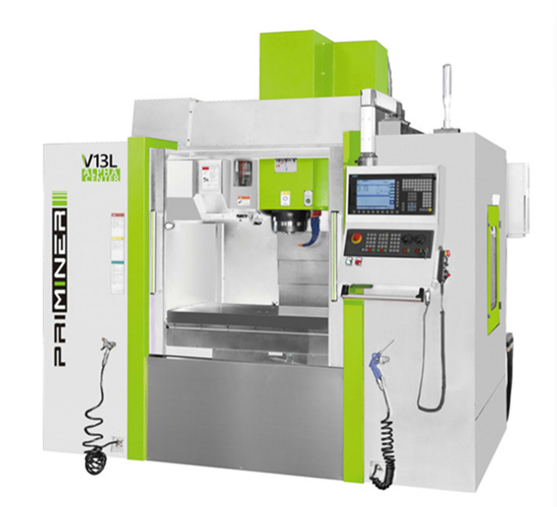

V13L 高剛性線軌加工中心
V13L 高剛性線軌加工中心
- X軸 行程： 1300mm
- Y軸 行程： 650mm
- Z軸 行程： 600mm
- 工作臺尺寸： 1500×650mm
- 主軸： BT40
- 最大承重： 1200kg
V13L 高剛性線軌加工中心
工作臺
工作臺尺寸：1500 x 650 mm
T型槽規格 (寬度×數量×間距）：18 x 5 x 100 mm
最大承重：1200 kg
行程
行程：X=1300mm,Y=650mm,Z=600mm
主軸鼻端到工作臺距離 150-750mm
主軸中心到立柱導軌面 697mm
主軸
主軸錐孔：BT40
主軸轉速：12000 rpm
主軸功率和扭矩(SIEMENS)：9/22 kW, 63/135 Nm
主軸功率和扭矩(FANUC)：11/18.5 kW, 52.5/118 Nm
快移速度
X/Y/Z軸快移速率：36/36/24m/min
切削進給速率 1-1200mm/min
刀庫
刀庫容量：24 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ78 / Φ125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.010 mm
XYZ重復定位精度：0.006 mm
機器重量和尺寸
外型尺寸：4025×3090×3185 mm
重量：8000 kg
標準配置
全封閉防護罩
24把圓盤刀庫
排屑器
主軸油冷機
工業制冷空調
剛性攻牙
Ethernet，CF卡和USB接口
中央集中自動進給潤滑油系統
冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
用戶操作手冊
可選配置：
直聯式主軸15000rpm_8.5/33.5kW, BT40(SIEMENS)
直聯式主軸10000rpm_20/53kW_BBT50(SIEMENS)
直聯式主軸8000rpm_15/20.3kW, BBT50(FANUC)
皮帶式主軸6000rpm帶齒輪箱
主軸中心出水
第四軸
第五軸
刀具測量儀
工件測量儀
油霧收集器
油水分離系統
立柱加高200mm
