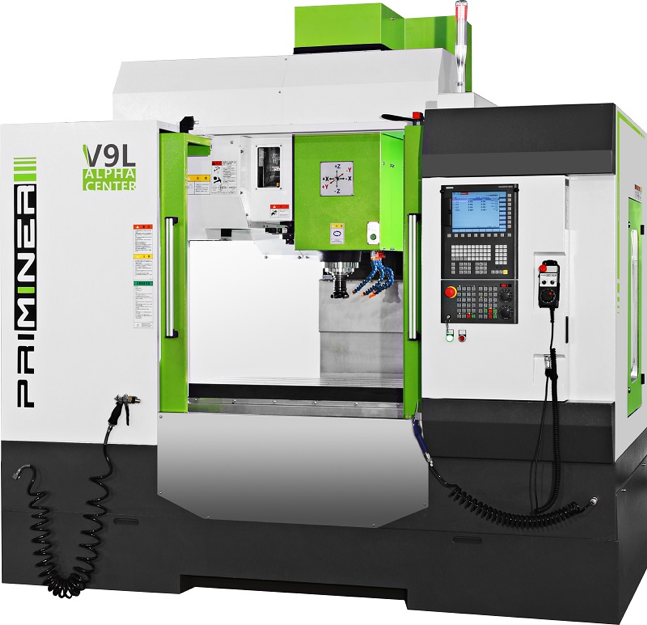

高剛性線軌加工中心 V9L
高剛性線軌加工中心
- X軸 行程： 900mm
- Y軸 行程： 600mm
- Z軸 行程： 600mm
- 工作臺尺寸： 1060 x 600mm
- 主軸： BT40
- 最大承重： 800kg
V9L 高剛性線軌加工中心
工作臺
工作臺尺寸：1060 x 600 mm
T型槽規格 (寬度×數量×間距）：18 x5 x 100 mm
最大承重：800 kg
行程
行程：X=900mm,Y=600mm,Z=600mm
主軸鼻端到工作臺距離 150-750mm
主軸中心到立柱導軌面 652mm
主軸
主軸錐孔：BT40
主軸轉速：12000 rpm
主軸功率和扭矩(SIEMENS)：9/22 kW, 63/135 Nm
主軸功率和扭矩(FANUC)：11/18.5 kW, 52.5/118 Nm
快移速度
X/Y/Z軸快移速率：36m/min
切削進給速率 1-1200mm/min
刀庫
刀庫容量：24 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ78 / Φ125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.008 mm
XYZ重復定位精度：0.006 mm
機器重量和尺寸
外型尺寸：3845×2320×3120 mm
重量：6300 kg
全封閉防護罩
直聯式主軸12000rpm
鏈?zhǔn)脚判计?/span>
24把圓盤刀庫
主軸油冷機
工業制冷空調
剛性攻牙
Ethernet，CF卡和USB接口
中央集中自動進給潤滑系統
冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
用戶操作手冊
BT40直聯式主軸15000rpm，8.5/33.5kW (SIEMENS)
主軸中心出水
第四軸
第五軸
刀具測量儀
工件測量儀
油霧收集器
油水分離系統
立柱加高200mm
